全媒體會客廳

全媒體會客廳

（沈陽廣播電視臺）

一、單位概述

沈陽廣播電視臺擁有77年的歷史。廣播開播于1945年，電視開播于1979年。2010年，兩臺合并組建沈陽廣播電視臺。2018年，確定為市政府直屬事業單位，實行企業化管理，歸口市委宣傳部領導。2018年《芒種》《詩潮》轉隸沈陽廣電。

沈陽廣播電視臺擁有一個城市門戶APP“云盛京”，沈陽新聞廣播、遼寧生活廣播、遼寧音樂廣播、遼寧都市廣播4個廣播頻率，沈陽新聞綜合頻道、遼寧經濟頻道、遼寧公共頻道3個電視頻道以及近百個頭部平臺發布號，收聽收視用戶、讀者、粉絲等受眾超過5000萬，沈陽廣電已初步架構起移動端優先、大小屏互動、矩陣式發布的全媒體傳播體系。

沈陽廣播電視臺以應用場景建設推進媒體的數字化轉型，構建出“一室一館一基地，一廳一場一空間，一區一店一房一平臺”的“十個一”創新應用場景和機會場景，即“5G+4K/8K+AI”實驗室、沈陽廣電傳媒文化博物館、沈陽原創基地、沈陽全媒體會客廳等為實現數字產業化、產業數字化打開了廣闊空間。沈陽廣播電視臺的內容產品多次獲得中宣部“五個一工程獎”等重要國家級獎項。

二、項目建設團隊

項目為沈陽廣播電視臺組織實施完成，由臺黨政人力資源綜合部、全媒體技術中心、綜合保障部等多部門共同完成設計及建設工作。該項目依托沈陽渾河景觀優勢在新基建環境下構建的全媒體演播平臺，創造性地將會客廳從物理概念拓展到“廣域、全媒”的互聯網大傳播概念，以渾河風光為實時背景，采用4K超高清標準錄制、5G實時信號傳輸，同時集成人工智能、云計算等高新技術，構建了廣播、電視、新媒體全渠道全覆蓋的先進內容制作平臺，形成完整的全媒體內容傳播能力。

三、創新性

全媒體會客廳是將集合4K超高清、5G、AI、VR及鷹眼等多種高新技術融合打造的新技術應用傳播平臺，技術、業態、應用場景均具有創新性。

（一）多技術創新融合應用

全媒體會客廳全系統采用4K超高清技術，使用“藝卡”智能移動拍攝系統與搖臂機器人進行協同輔助拍攝。系統將4K超高清信號、VR視頻流、鷹眼視頻流通過廣電5G和移動5G進行鏈路信號傳輸，并在大屏及新媒體移動終端呈現。會客廳不僅支持大小屏節目同步直播，借助會客廳平臺，還支持VR慢直播、鷹眼慢直播以及常態化的VR節目錄制播出。

會客廳不僅可以通過5G網絡實現了4K超高清信號的公網傳輸，還可以支持4K超高清云錄制和云剪輯，相關的技術標準經測試也達到了《中央廣播電視總臺5G媒體應用白皮書（2020版）》要求。

值得一提的是，“藝卡”智能移動拍攝系統是沈陽廣播電視臺與沈陽新松機器人公司、成都索貝公司共同研發的智能化輔助拍攝系統?！八嚳ā迸臄z機器人是以復合機器人為智能運動主體，通過人機交互鏡頭規劃，將攝像機、復合機器人高度融合，實現了拍攝自動化、精準化，更有利于4K超高清畫面呈現。

（二）業態創新

全媒體會客廳不僅具備超高清電視演播室大屏端直播功能，還具備高科技和全媒體傳播的屬性。

會客廳是沈陽廣電新技術應用創新平臺和實驗室，是沈陽廣播電視臺與遼寧北方聯合網絡共同打造的廣電5G應用創新中心。在2020年8月18日BIRTV2020云展上，沈陽廣播電視臺將全媒體會客廳作為沈陽廣電5G應用創新中心，以云參展的方式，在BIRTV官網直播通道上向全國廣電同行和專業觀眾進行了新技術融合創新應用的集中展示。2020年12月22日，與沈陽市外辦合作，以會客廳作為沈陽城市宣傳國際窗口，共同完成了 “云上節目幸福中國-外媒記者云參訪”暨沈陽“一帶一路、一路有你”國際推介日活動，活動當日現場與歐洲多國記者進行在線互動交流。

（三）應用場景創新

全媒體會客廳建設靈感來源于央視澳門回歸直播活動的通透式演播室。沈陽廣播電視臺在全媒體會客廳選址過程中得到了沈陽市政府的大力支持。會客廳周邊風景秀麗、環境優美，直播主景區背景選取了沈陽渾河沿岸的地標性建筑，通過4K超高清技術將沈陽最美的城市風光進行了展示。

四、項目背景和目標

本應用案例位于沈陽渾南市民公園內，擁有渾河“一河兩岸”的中央景觀帶中心視角板塊，以5G+4K技術、智能拍攝技術為技術支撐，以媒體融合為發展方向，實現了各級制播云平臺間互聯互通、融合共享，打通了傳統媒體與新媒體在經營管理、內容生產等方面的壁壘，優化了制播生產體系及傳播方式，并利用VR/AR、大數據、鷹眼等新技術，形成適用于各異用戶偏好、媒介形式的產品矩陣，大大豐富超高清電視節目的有效供給。項目建設將助力沈陽廣電提高媒體競爭力，做大做強廣電產業，孵化出適應未來5G信息化時代的產品矩陣，在行業內形成引領性并在創新發展等方面具有帶動作用與示范作用，更好的助力沈陽建設國家中心城市。

五、技術應用

全媒體會客廳是沈陽廣播電視臺媒體深度融合與技術創新的應用案例，將4K超高清、5G、VR/AR、人工智能、鷹眼等先進技術進行了有機融合，由技術生態基礎層的各類技術和平臺通過組合和開發構建而成，打造了具有“全程、全息、全員、全效”功能的全媒體主流發布平臺。案例主要由4K演播室系統、智能移動拍攝系統、5G傳輸系統、全媒體傳播平臺四個基礎層技術平臺構成,實現了從前期拍攝到終端顯示，端到端系統部署，系統專業性符合相關技術標準白皮書，經濟性、實性高。具體情況如下：

（一）4K超高清演播室

全媒體會客廳是我們以經濟型、輕量型、標準化為原則建設的一個4K演播室，系統建設我們執行了4K 3840×2160分辨率、50P、10bit，BT.2020色域，HLG HDR等技術標準。系統采用了包括藝卡、機器人搖臂等智能拍攝系統，共設計4機位。系統整體采用12G基帶架構，符合技術人員原有工作習慣。系統支持4K、高清制播，可以制作4K超高清HDR、BT.2020色域及高清SDR、BT.709色域節目，對于高清節目系統采用末級下變換方式實現。系統根據實際需求設計，可實現同時最多2路上變換及1路下變換，轉換器支持1080 50 i /60，1080 50p /60及4K等多種格式，支持BT.709及BT.2020，支持SDR、HLG/PQ等轉換。系統可以錄制支持XAVC、ProRes/DNxHR等多種格式，支持多通道錄制，便于素材交換及編輯。系統主預監采用1000nit HDR監視器監看。整體架構清晰、信號即插即用、調配靈活、操作直觀簡潔、維護方便。

（二）AI智能移動拍攝系統

系統拍攝采用智能化的藝卡智能拍攝系統、搖臂機器人與常規機位配合的方式，其中搖臂機器人拍攝運動時畫面鏡頭起動和停止完全沒有抖動，保證了每一個起停畫面視頻都可正常使用。機器人云臺使用長焦鏡頭拍攝時，還可實現有效的長焦防抖拍攝。通過AI人工智能方式按運動時間和運動節點，自動生成多達7個運動節點的運動軌跡，實現平滑曲線運動，確保了復雜運動視頻的拍攝?？筛鶕?jù)拍攝時畫面的中心點自動追蹤，當手動控制搖臂XYZ軸運動時，機器人云臺可自動左右和俯仰運動追蹤畫面，保持畫面中心點不變，極大的方便了使用時攝像人員的快速構圖。

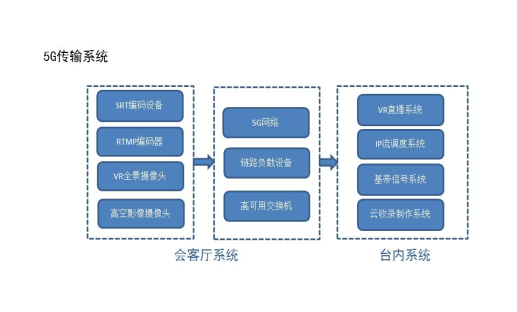

（三）5G傳輸系統

5G傳輸系統主要由5G傳輸網絡、高可用鏈路負載設備、交換機和編碼設備構成，滿足了會客廳直播信號網絡回傳的需要，配合臺內云收錄制作設備、VR直播系統、IP信號調度系統可以實現4K信號回傳、4K超高清云錄制云制作、VR直播、新媒體直播等功能。

我們使用了SRT公網編碼器、TVU 4K編碼器和高清編碼器來完成不同的信號編碼傳輸需求。其中SRT編碼器可以實現4K信號 H265編碼超低延時公網傳輸，4K編碼器支持RTMP推流可以滿足4K節目云收錄及日常節目小屏直播的需求。

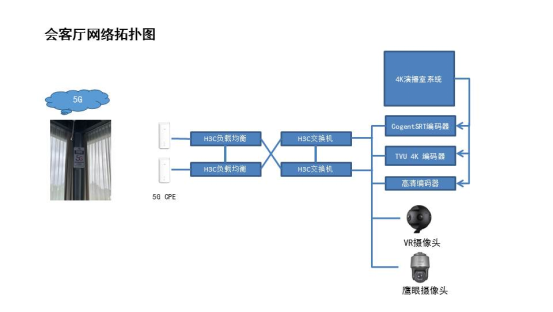

在全媒體會客廳我們采用廣電5G網絡的覆蓋，廣電5G也成為我們主要的傳輸線路。廣電5G傳輸鏈路配合H3C 的F1010鏈路負載安全網關一體機和S5024交換機完成了高可用IP網絡搭建，滿足會客廳現場各業務網絡需求?，F(xiàn)場網絡具有以下特點：

1、高可用

傳輸網絡使用了包括廣電5G、移動5G及備用微波線路多條傳輸線路，配合H3C鏈路負載設備和交換機搭建的冗余高可用網絡，滿足會客廳業務對網絡高可靠要求。

2、大帶寬

 經實測，廣電5G網絡具有1.5Gbps最大下行能力及370Mbps的上行能力，滿足4K超高清信號H265編碼壓縮傳輸、4K節目云錄制云制作及VR直播的帶寬要求。

3、低延時

廣電5G網絡具有10ms的低延時傳輸性能，能夠實現4K超高清信號使用SRT協議、H265編碼 、50Mbps、 延時小于1秒的公網傳輸。

（四）全媒體傳播平臺

全媒體會客廳4K超高清信號、高清信號通過編碼設備依托5G網絡回傳臺內，與臺內的VR直播平臺、IP流調度系統、信號調度中心等系統結合，滿足節目多形式傳播的需求，可以實現會客廳現場VR慢直播、節目手機小屏同步分發，與臺內演播室大屏聯動直播等多種節目傳播形式。VR全景直播突破平面屏幕框的限制，開拓了節目表現空間和表達模式。

六、社會經濟效益和行業示范推廣價值

全媒體會客廳已成功舉辦大型主題“升級思考 洞見價值”的2020沈陽地產掌門峰會和618直播帶貨節啟動儀式。峰會運用5G全媒體直播形式，由遼沈地區地產行業垂直風向標《一明說房》主持人一明擔當主持，匯聚沈陽地區地產區域掌門人，共同探討地產行業高質量發展的新探索和路徑。項目優化了電視節目生產制播鏈的同時也匯聚了大量粉絲和人氣，開創了主流媒體內容生產新局面。作為第二十九屆北京國際廣播電影電視云上展會重要版塊，沈陽廣播電視臺5G應用創新中心在全媒體會客廳正式揭牌，并通過BIRTV2020官網在線直播，向外展示了沈陽廣播電視臺在“5G+4K”領域、人工智能領取取得的成果，對外展示了會客廳的云收錄云制作功能、VR慢直播和藝卡智能拍攝機器人二代產品，吸引了眾多網友關注。

兩年來，沈陽市委市政府主要領導、工程院院士王天然、中國烹飪大師劉敬賢、著名演員何賽飛、籃球明星楊鳴等百余名各界知名人士、專家大咖做客全媒體會客廳，接受專訪；“普法一日”——國家憲法日大型活動、建黨百年精神譜系系列訪談—庚續精神節目等多項重大城市活動在全媒體會客廳實現了全媒體直播，充分實現了全媒體跨域互動傳播的強大網絡平臺功能，全程、全息、全員、全效地講好沈陽故事、傳播好沈陽聲音、樹立好沈陽形象。全媒體會客廳構建了一個覆蓋城市核心地段，集文化、科技、媒體、產業為一體的全新發展平臺，打造“文化+”產業之源和創新之光，豐富和優化沈陽全媒體傳播生態系統，成為了沈陽高端的文化地標。目前，其他省會級廣播電視臺已向我臺學習借鑒相關建設經驗并開展類似項目建設工作。
